Toshiba представляет новый высоковольтный интеллектуальный силовой модуль

Компания Toshiba Electronics Europe представляет новый высоковольтный интеллектуальный силовой модуль (HV-IPD), который позволит повысить эффективность и сократить количество компонентов приводов бесколлекторных электродвигателей постоянного тока (БДПТ).

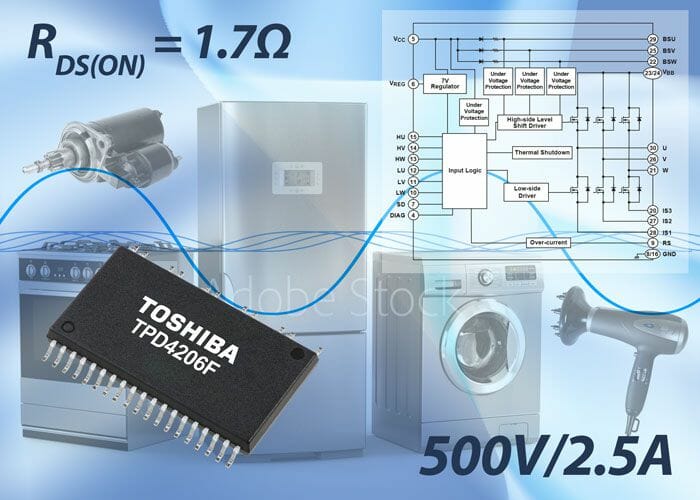

TPD4206F представляет собой многокристальную ИС с номинальным напряжением 500 В и током 2,5 А и обеспечивает интегрированное управление электродвигателями с помощью синусоидального или трапецеидального сигнала. Благодаря этому устройство идеально подходит для систем управления перемещением небольшой мощности с низким уровнем шума, включая промышленные вентиляторы, насосы и бытовые приборы номинальной мощностью до 80 Вт.

Новая многокристальная ИС Toshiba содержит шесть МОП-транзисторов, ИС драйвера и функции защиты в одном SMD-корпусе с 30 выводами SOP30. Высокая эффективность работы достигается за счет сочетания сверхнизкого типового сопротивления в открытом состоянии (RDS(ON) = 1,7 Ом) и улучшенных характеристик теплового сопротивления корпуса.

Размеры устройства TPD4206F составляют всего 20 мм x 11 мм x 2 мм. Встроенные функции включают защиту от перегрузки по току и падения напряжения, а также защитное отключение при перегреве. Типовое время восстановления (trr), составляющее всего 90 нс, позволяет использовать устройство в самых различных системах управления перемещением с высокими требованиями к эффективности.

Проектировщики могут использовать новый высоковольтный интеллектуальный силовой модуль с микроконтроллерами или другими ИС драйверов в зависимости от требований той или иной задачи. Компания Toshiba также предлагает оценочную плату, которая позволит инженерам быстро создавать и тестировать прототипы устройств на базе этой ИС.

http://www.toshiba.ru
