ТЕМАТИКА ПРОДУКЦИИ

Новая версия программного обеспечения CAD Exchanger

НАИМЕНОВАНИЕ

CAD Exchanger 3.10.1

ПРОИЗВОДИТЕЛЬ

CAD Exchanger

ПОСТАВЩИК



ИСТОЧНИК (URL)

https://cadexchanger.com/blog/with-autodesk-inventor-and-solidworks-meta-data-cad-exchanger-3-10-1-went-the-whole-nine-yards-for-native-formats-support/



НАЗНАЧЕНИЕ

Пакет программ для разработчиков инженерных приложений и пользователей 3D САПР программ



ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Ключевые нововведения CAD Exchanger 3.10.1:



  • Импорт формата Autodesk Inventor
  • Импорт пользовательских свойств и проверка данных из SOLIDWORKS
  • Импорт символов в кодировке, отличной от Unicode, для ACIS, IFC, Parasolid, JT, NX, SOLIDWORKS, STEP
  • Отображение сферических граней для IGES и Parasolid
  • Поддержка бóльшего количества версий CATIA, DWG, Siemens NX
  • Импорт идентификаторов Global IDs из IFC
  • Улучшение юзабилити визуализационного модуля

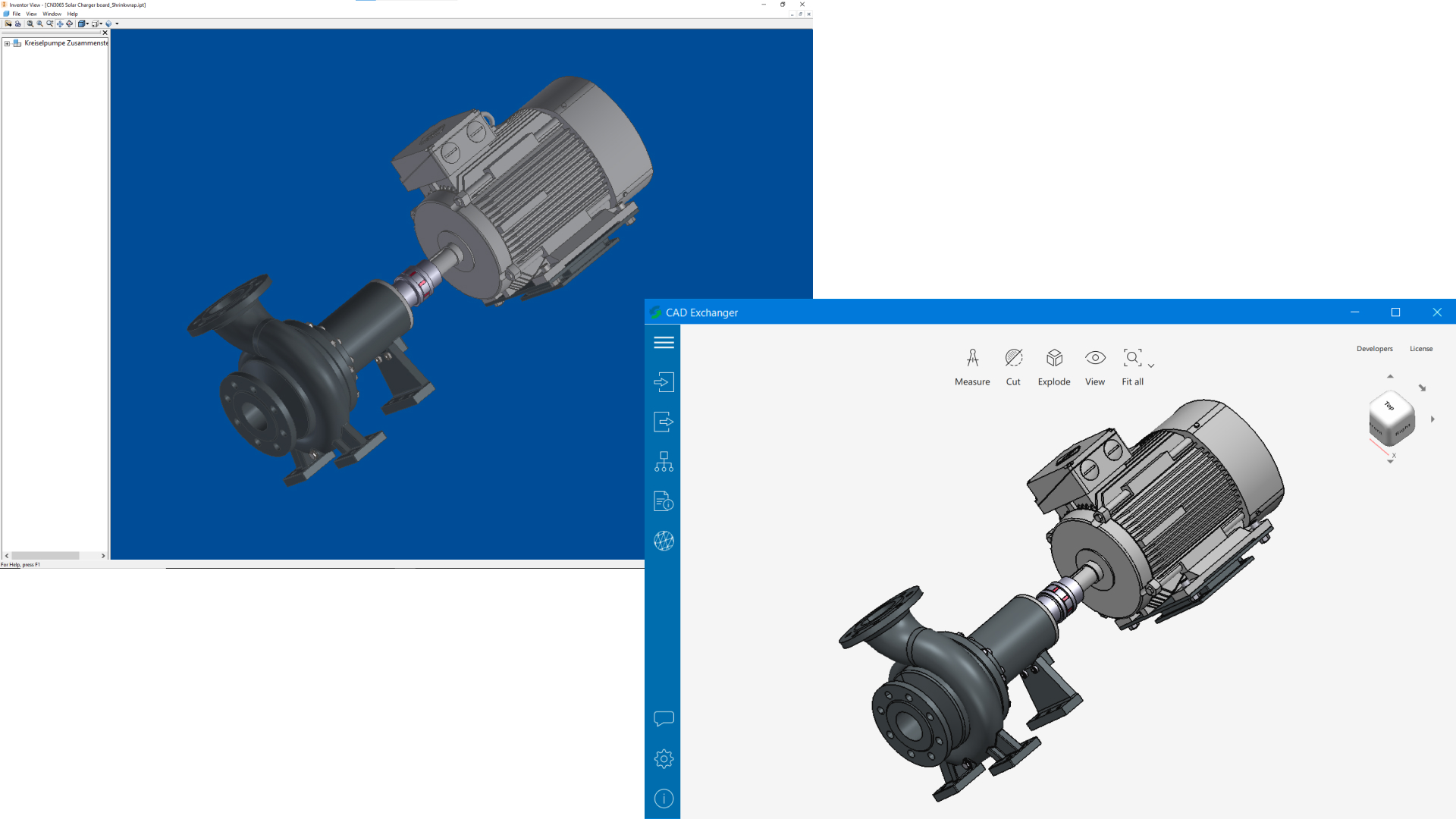

Импорт формата Autodesk Inventor

Autodesk Inventor — одна из ключевых САПР наряду с PTC Creo, Solid Edge и Solidworks. К октября 2021 CAD Exchanger поддерживал 7 нативных форматов, охватывая наиболее распространённые из них, за исключением Autodesk Inventor. Начиная с версии 3.10.1, CAD Exchanger может читать файлы с расширением .ipt и .iam версий 2015 — 2021, включая продуктовую структуру, твердотёльную геометрию, имена и цвета.

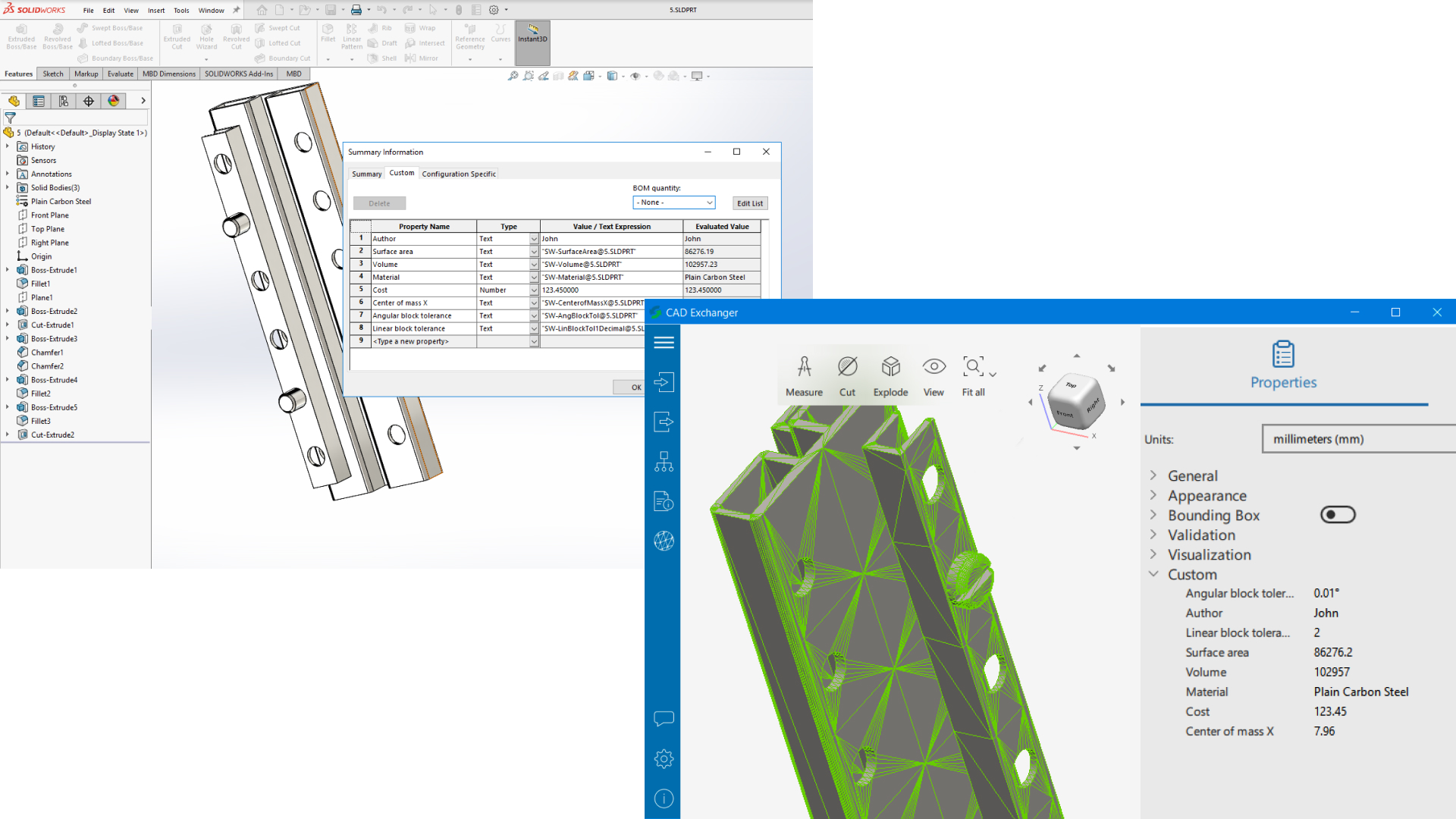

Импорт пользовательских свойств и проверка данных из SOLIDWORKS

В CAD Exchanger добавлена поддержка метаданных из SOLIDWORKS файлов для упрощения идентификации деталей и дальнейшей работы с моделью. Также для корректности импорта в новой версии поддерживается проверка данных по нескольким параметрам: объём, площадь, центр масс и ограничивающие параллелепипеды.

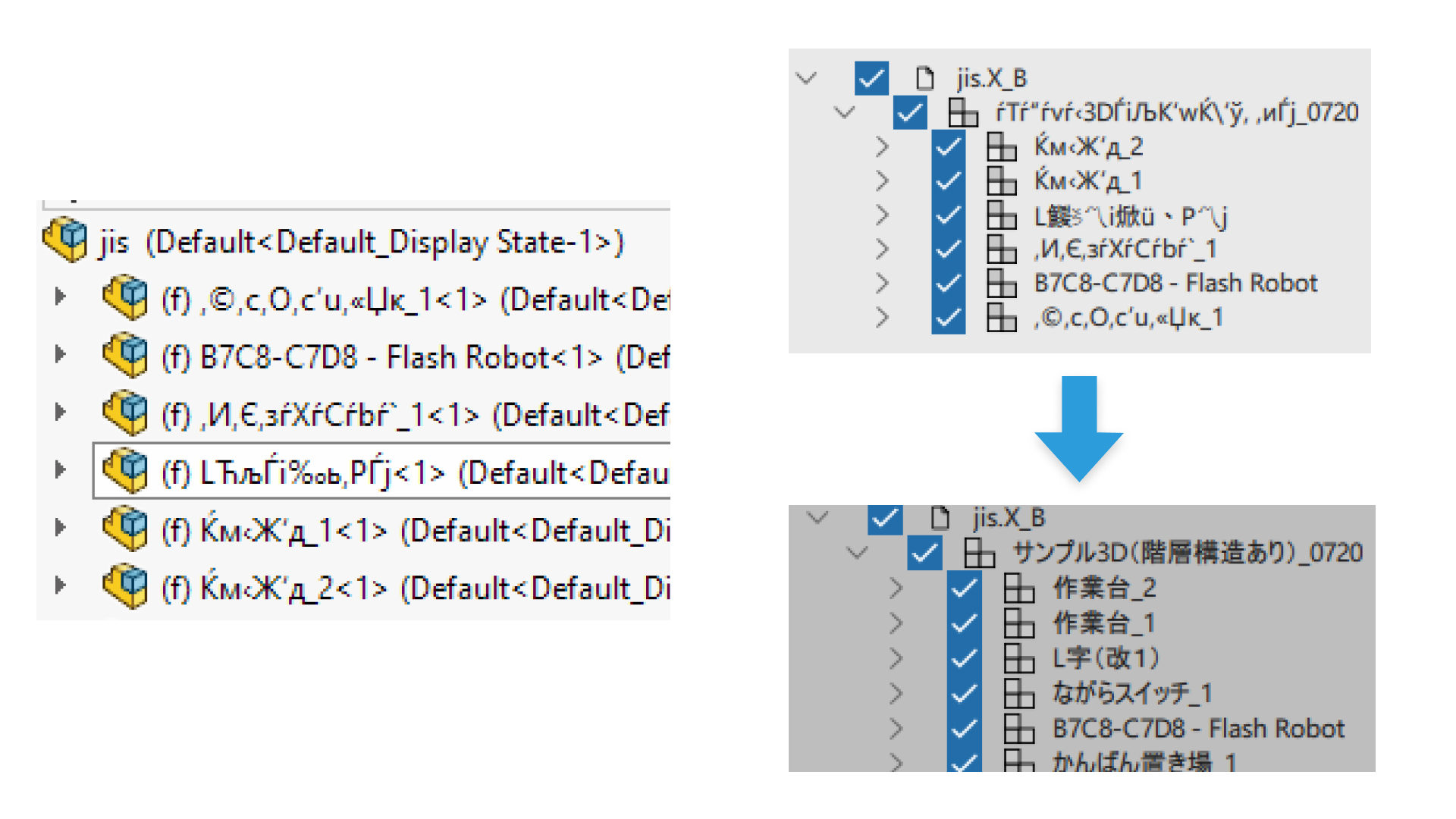

Импорт символов в кодировке, отличной от Unicode, для ACIS, IFC, Parasolid, JT, NX, SOLIDWORKS, STEP

Не-ASCII символы в тексте внутри моделей используются в различных региональных кодировках (Windows-1252, GB2312 и т. Д.). CAD Exchanger 3.10.1 теперь оснащен алгоритмом, который распознает кодировку и восстанавливает правильные символы в форматах IFC, ACIS, STEP и Parasolid (также влияет на JT, NX, SOLIDWORKS).

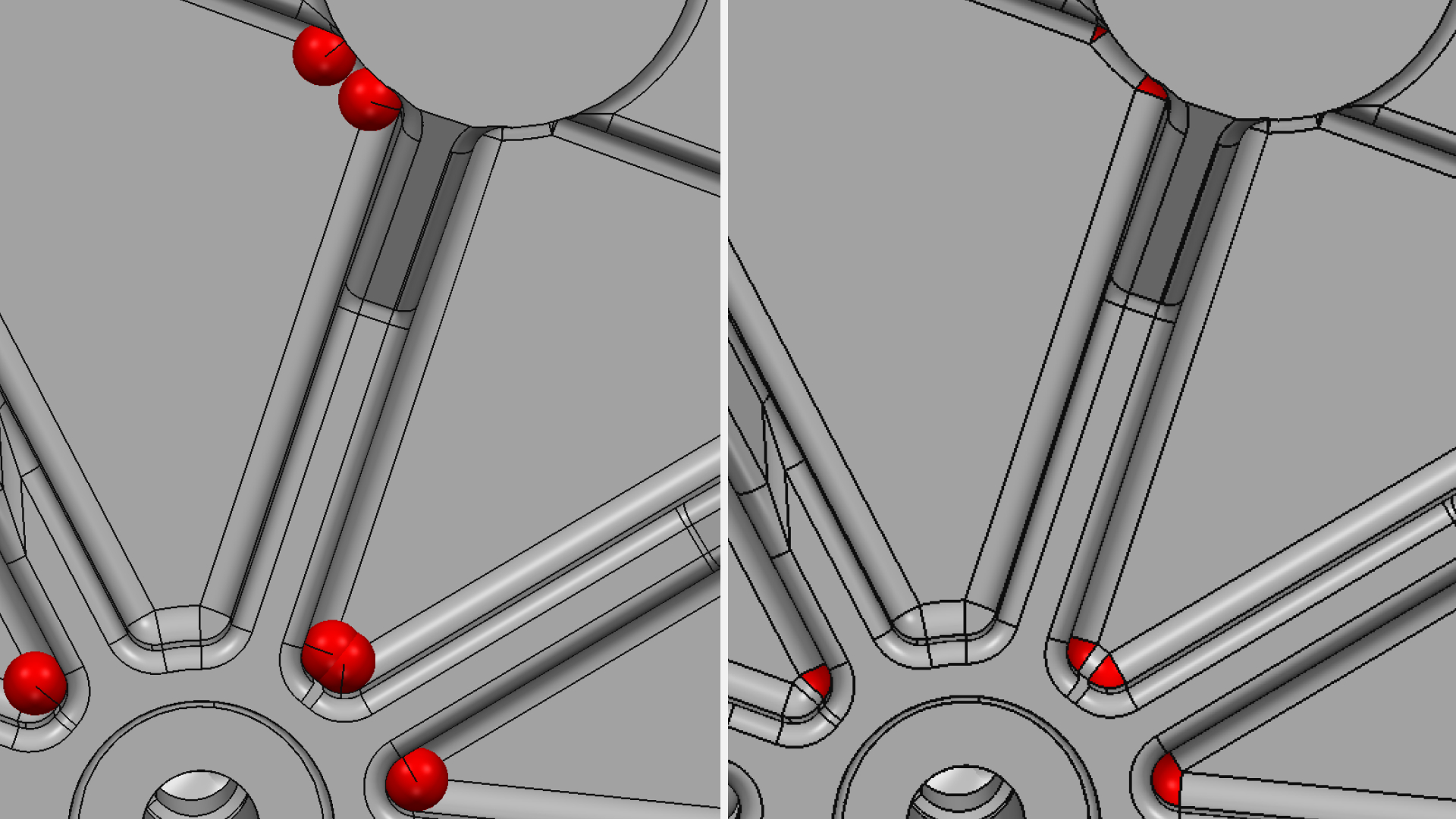

Отображение сферических граней для IGES и Parasolid

В версии 3.10.1 улучшено отображение сферических граней при чтении IGES и Parasolid форматов (также влияет на JT, NX и SOLIDWORKS). Это стало возможным благодаря возможности восстановления данных (healing) импортерами IGES и Parasolid.



Поддержка бóльшего количества версий CATIA, DWG, Siemens NX

Для обеспечения лучшей совместимости в CAD Exchanger добавлена поддержка бóльшего количества версий форматов: импорт CATIA V5R16, V5R17 и V5R30, DWG 2010, NX 1926 Series, 1953 Series и 1980 Series.



Обновления для разработчиков инженерных приложений (CAD Exchanger SDK)

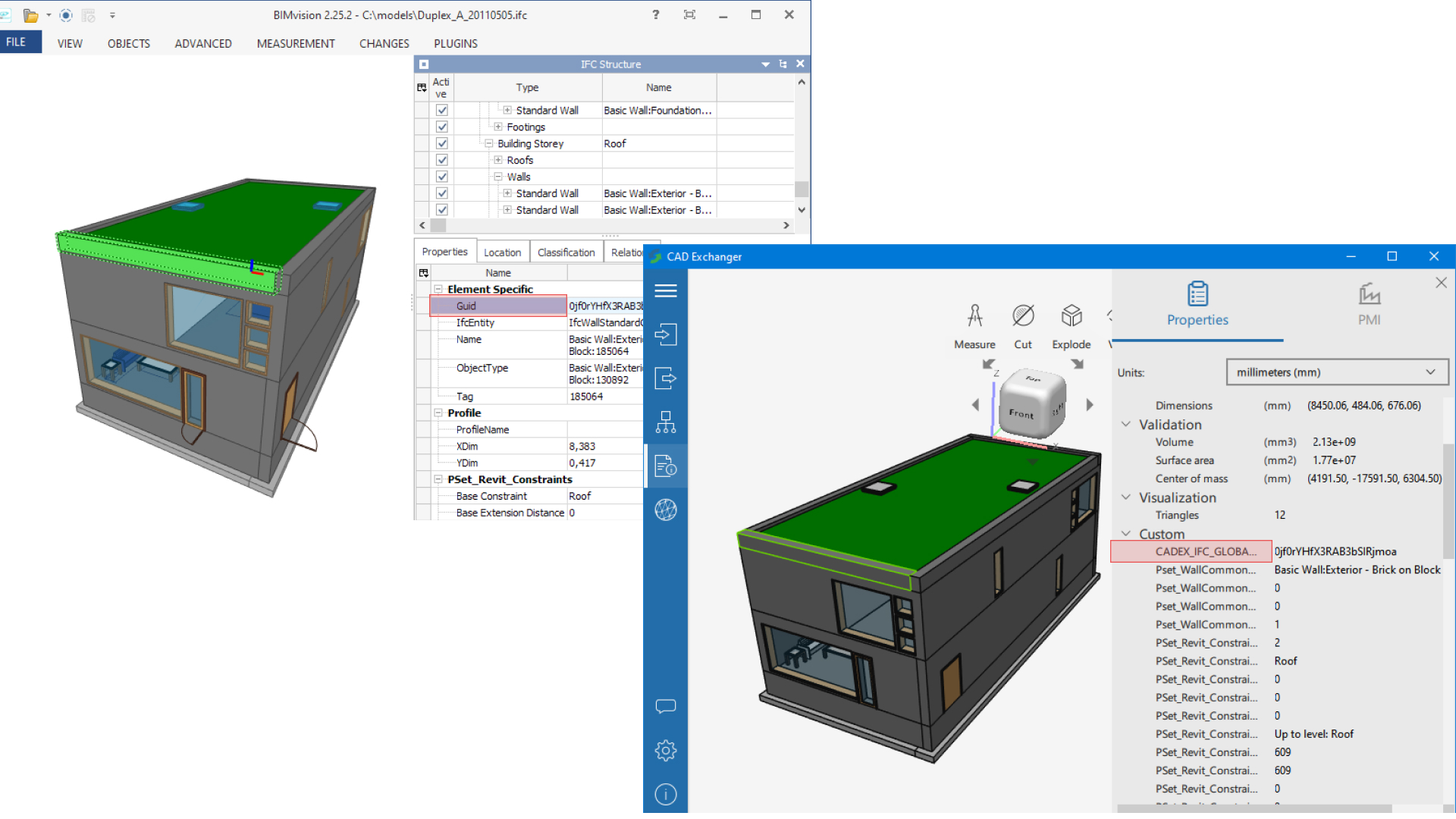

IFC Global IDs import

Global ID — это уникальный идентификатор элементов строительных конструкций (плита, балка, стена, дверь, окно и пр.) в файлах IFC формата. CAD Exchanger позволяет импортировать идентификаторы Global ID и сохранять их в нейтральную модель данных во время чтения IFC файлов. Благодаря этому 3D приложение, в которое встроен CAD Exchanger SDK, сможет идентифицировать отдельные элементы зданий, сопоставлять с ними данные, хранящиеся отдельно от IFC модели, и производить над ними BIM-специфичные операции.



Улучшение юзабилити визуализационного модуля

Визуализационный модуль — это дополнение к CAD Exchanger SDK, которое позволяет разработчикам Qt, WPF и Windows Forms приложений визуализировать САПР-модели в высоком качестве. В версии 3.10.1 добавлены следующие возможности:



  • API фабрики элементов сцены позволяет создавать и сабграфы, и отдельные узлы сцены;
  • Доступны уведомления об обновлении сцены;

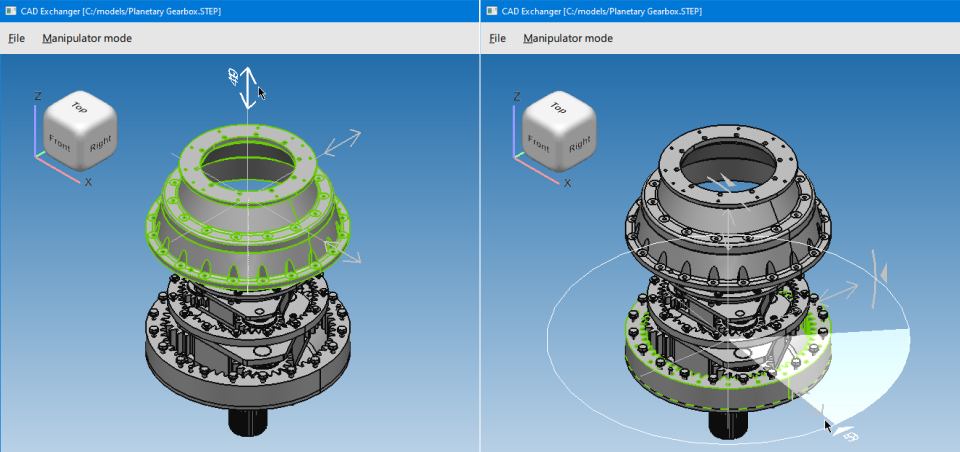

  • Манипулятор, инструмент, который используется для перемещения или вращения объектов по сцене, теперь может быть программно ограничен только на вращение или только на перемещение.



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • Инструменты для разработчиков: Software Development Kit (SDK), Command Line Interface (CLI), Web-Toolkit, и Cloud API
  • Инструменты для конечных пользователей: CAD Exchanger GUI и CAD Exchanger Cloud — десктопное и облачное приложение для просмотра и конвертации САПР форматов
  • Примеры интеграции CAD Exchanger в приложения клиентов



https://cadexchanger.com/about/.
