CAD Exchanger 3.9.0

ТЕМАТИКА ПРОДУКЦИИ
Новая версия программного обеспечения CAD Exchanger

НАИМЕНОВАНИЕ
CAD Exchanger 3.9.0

ПРОИЗВОДИТЕЛЬ
CAD Exchanger

ПОСТАВЩИК

ИСТОЧНИК (URL)
https://cadexchanger.com/blog/334-catia-dwg-and-u3d-import-and-model-simplification-in-cad-exchanger-3-9-0

НАЗНАЧЕНИЕ
Пакет программ для разработчиков инженерных приложений и пользователей 3D САПР программ

ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
Ключевые нововведения CAD Exchanger 3.9.0:

  • Импорт формата CATIA V5
  •  Импорт формата DWG
  •  Импорт формата U3D
  • Модуль упрощения 3D модели

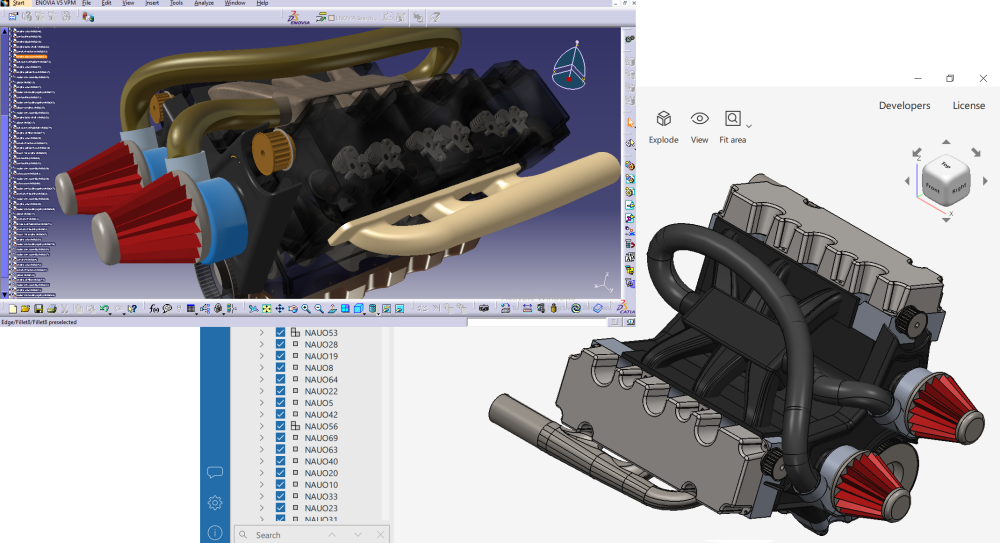

Импорт формата CATIA V5
CATIA, мультиплатформенное решение от Dassault Systemes, охватывает все этапы разработки продукта. CAD Exchanger 3.9.0 может читать точную (B-Rep) геометрию из CATIA V5 R20 – R29, включая файлы деталей (.catpart) и сборок (.catproduct).

Импорт формата DWG
Проприетарный формат DWG используется для хранения двухмерных (2D) и трёхмерных (3D) данных, созданных в AutoCAD. Начиная с версии 3.9.0, CAD Exchanger поддерживает чтение продуктовой структуры, геометрии (граничное и полигональное представления) и цветов.

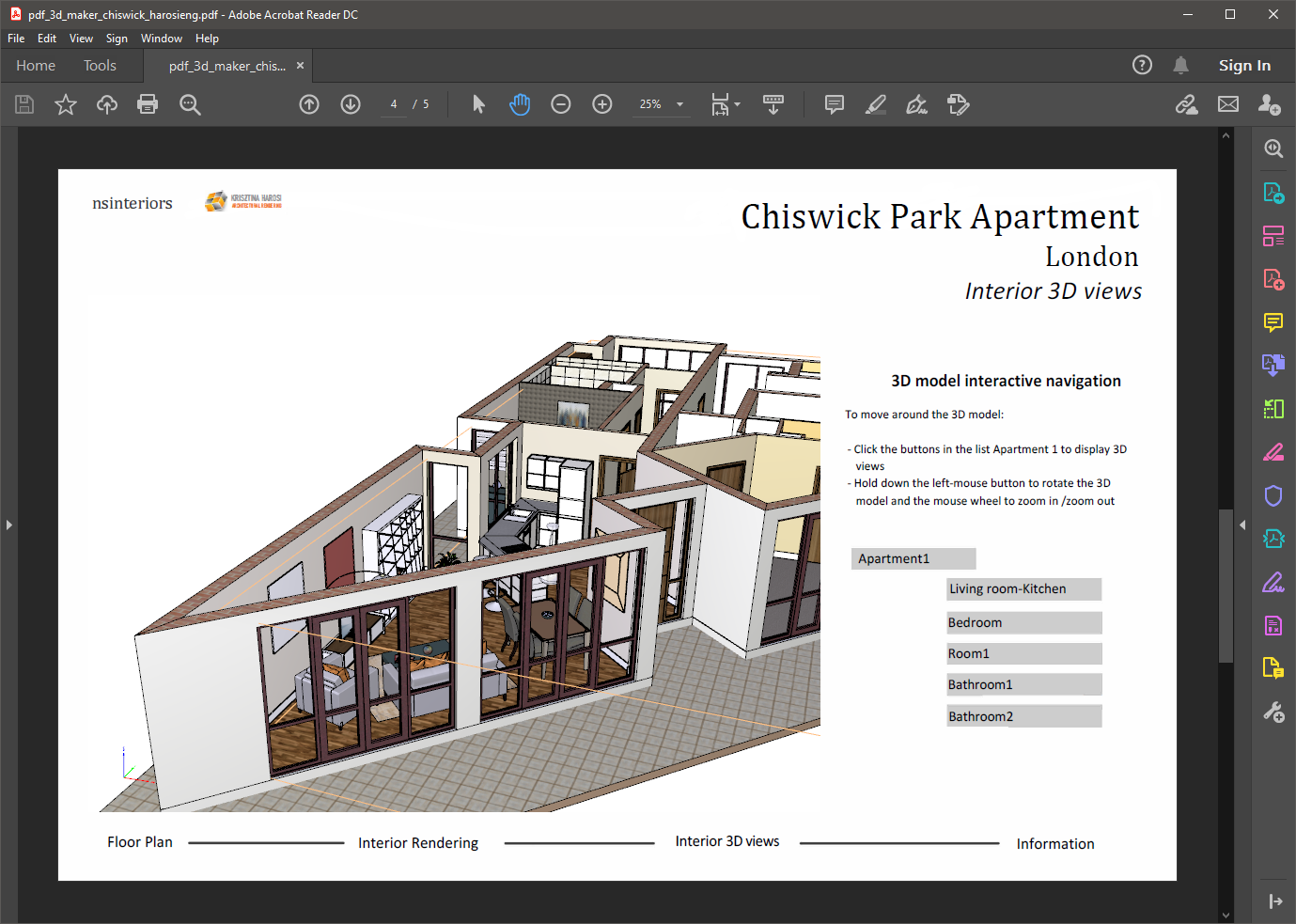

Импорт формата U3D
Формат U3D (Universal 3D) применяется для создания интерактивных 3D объектов, встроенных в PDF файлы. CAD Exchanger 3.9.0 позволяет разработчикам и конечным пользователям импортировать U3D файлы и конвертировать их в другие форматы.

Упрощение 3D модели
В версию 3.9.0 добавлен новый SDK модуль – 3D Model Simplifier. Его функционал включает в себя алгоритмы упрощения точной геометрии и полигонального представления. В случае работы с полигонами, 3D Model Simplifier способен сократить их количество более чем в 100 раз, сохраняя общий вид и форму объекта. Для граничного представления предусмотрено удаление отверстий, а также маленьких и невидимых деталей.

Другие обновления
Улучшенный функционал Unity плагина
Игровой движок Unity используется для создания VR/AR приложений. В CAD Exchanger 3.9.0 повышена эффективность импорта CAD-файлов в Unity за счёт следующих нововведений:

  • Установка пользовательского шейдера для импортированной модели
  • Масштабирование модели в процессе импорта
  • Совместное использование материалов и текстур вместо их дублирования
  • Уменьшенное потребление памяти при преобразовании моделей в класс GameObject
  • Улучшенное отображение материалов после конвертации

Модуль CAD Exchanger Unity позволяет воспроизводить цвета, текстуры, материалы и другие метаданные более 20 САПР форматов, не поддерживаемых самим движком Unity напрямую.

Улучшение импорта полигональной сетки из SOLIDWORKS
Версия CAD Exchanger 3.9.0 позволяет читать легковесные полигональные представления из SOLIDWORKS 2012 и 2013.

Улучшение юзабилити на Linux и macOS
Приложение CAD Exchanger GUI было проверено и одобрено Apple. Версия CAD Exchanger 3.9.0. в целом обеспечивает более простую установку на Linux и macOS.

Улучшение проверки данных
Во время конвертации файла алгоритм CAD Exchanger сравнивает данные исходной и конечной систем по нескольким параметрам на предмет корректности импорта. В CAD Exchanger 3.9.0 расчёт этих параметров был усовершенствован следующим образом^

  •  Улучшено вычисление ограничивающих параллелепипедов (bounding boxes) в точном (B-Rep) представлении
  •  Добавлено API для вычисления объема сетки

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
– Инструменты для разработчиков: Software Development Kit (SDK), Command Line Interface (CLI), Web-Toolkit, и Cloud API
– Инструменты для конечных пользователей: CAD Exchanger GUI и CAD Exchanger Cloud – десктопное и облачное приложение для просмотра и конвертации САПР форматов
– Примеры интеграции CAD Exchanger в приложения клиентов
