Обновленный C3D Toolkit

На ежегодной конференции для разработчиков C3Days 2023 была представлена новая версия ключевого продукта компании C3D Labs – C3D Toolkit 2023. С учетом текущих задач и запросов заказчиков в релизе обновлены все компоненты – геометрическое ядро C3D Modeler, параметрический решатель C3D Solver, конвертеры данных C3D Converter и модуль визуализации C3D Vision.

C3D Modeler 2023

Обеспечение сквозного и взаимосвязанного управления точностью в операциях – одно из важных направлений работ для этой версии, которое будет продолжено при работах над следующей версией. В текущей версии появились существенные изменения во всех функциональных направлениях модуля C3D Modeler.

1) Каркасное моделирование

• завершена работа над операцией продления кривых с различными опциями;

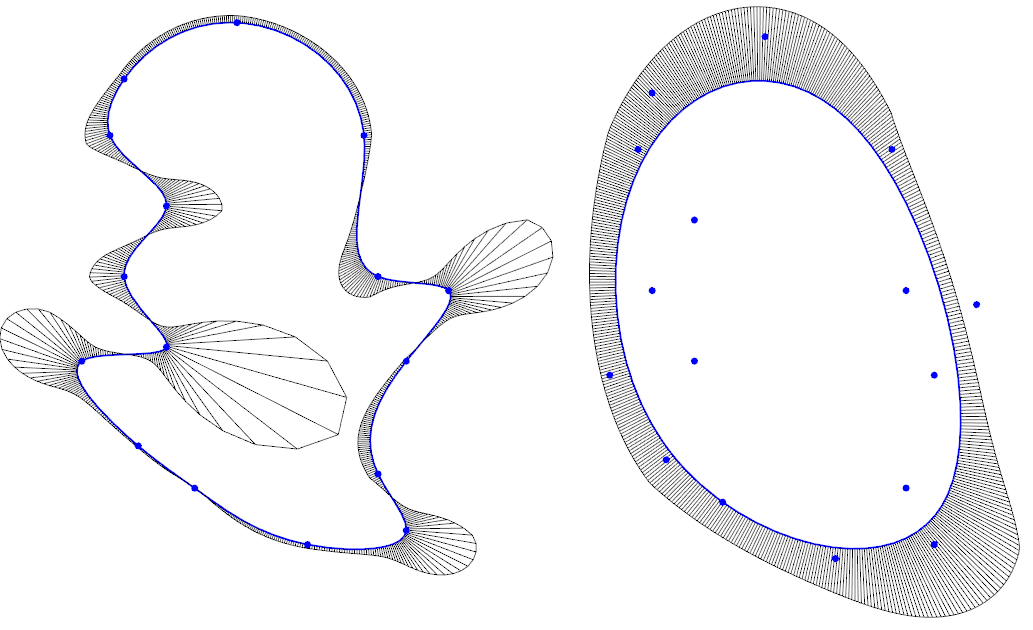

• доработаны новые режимы в построении кривых как сглаженной аппроксимации набора точек;
• добавлена функция сборки каркасного контура с локальными неточностями стыковки сегментов (в целях осуществления сквозной точности);
• доработаны функции сворачивания и разворачивания кривых на ряд поверхностей;
• по запросам заказчиков выполнены дополнения кривой по закону (символьная кривая).

2) Поверхностное моделирование:

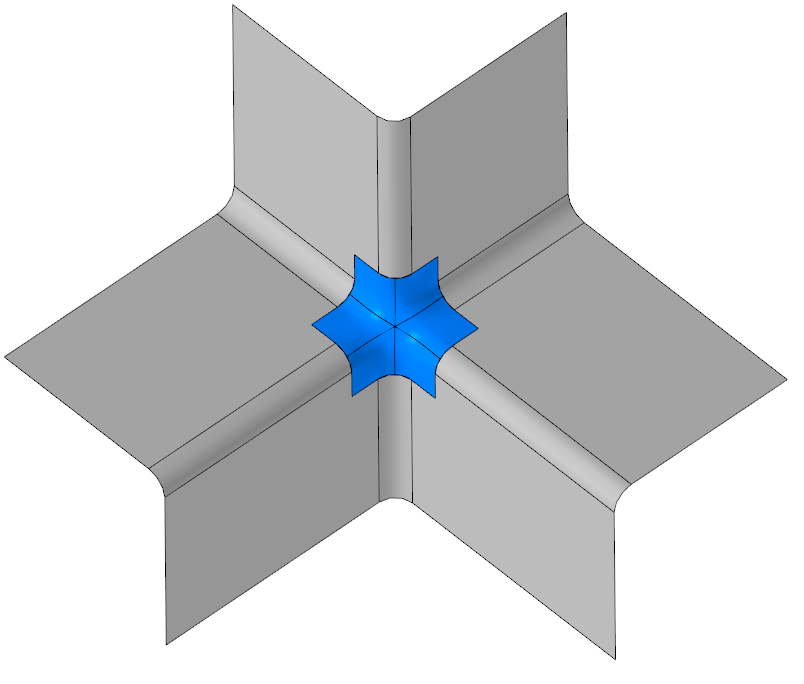

• разработаны скругления групп несвязанных граней с различными опциями, позволяющие не сшивать грани разных оболочек в одну для построения скругления, а также выбирать группы граней от разных оболочек;
• доработана срединная оболочка по зарегистрированным пожеланиям и замечаниям;
• продолжаются усовершенствования построения заплатки с возможностью установки сопряжений;
• в функции преобразования поверхностей в NURBS-представление добавлена функция управления точностью, что необходимо как для задач конвертации, так и для задач моделирования.

3) Твердотельное моделирование:

• основное обновление – операция литейного уклона или «уклон от цепочки ребер», в этой функции в качестве составляющей используется доработанная опция по удалению и восстановлению скруглений;
• в операциях заметания улучшена диагностика образующих на самопересечение;

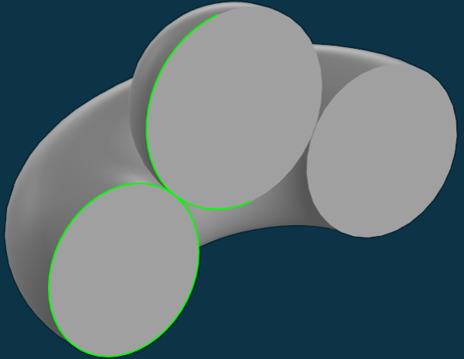

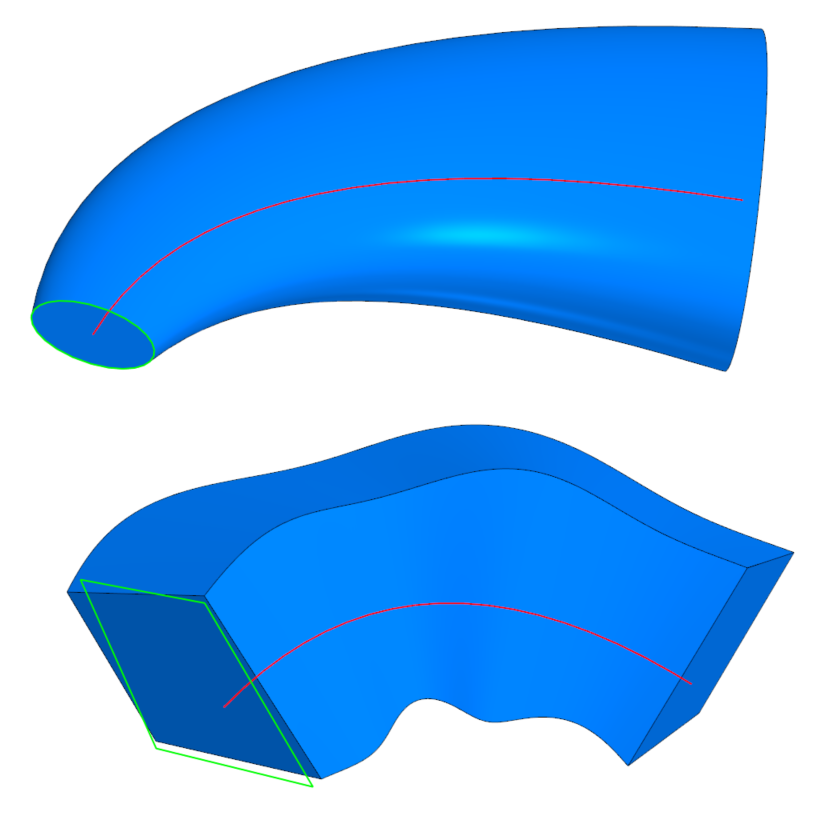

• в таких операциях заметания как — выдавливание, вращение, кинематика — появилась возможность использования каркаса (MbWireFrame) напрямую в качестве образующей;
• в операции выдавливания доработан режим выдавливания до объекта с учетом угла, теперь расчет глубин выдавливания образующих контуров учитывает всю совокупность тел, а не только ближайшее тело.

4) Прямое моделирование.

В плане спектра обрабатываемых конфигураций топологии и ее изменения выполнены доработки в следующих режимах:

• перемещение граней и эквидистантное смещение граней;
• удаление граней;

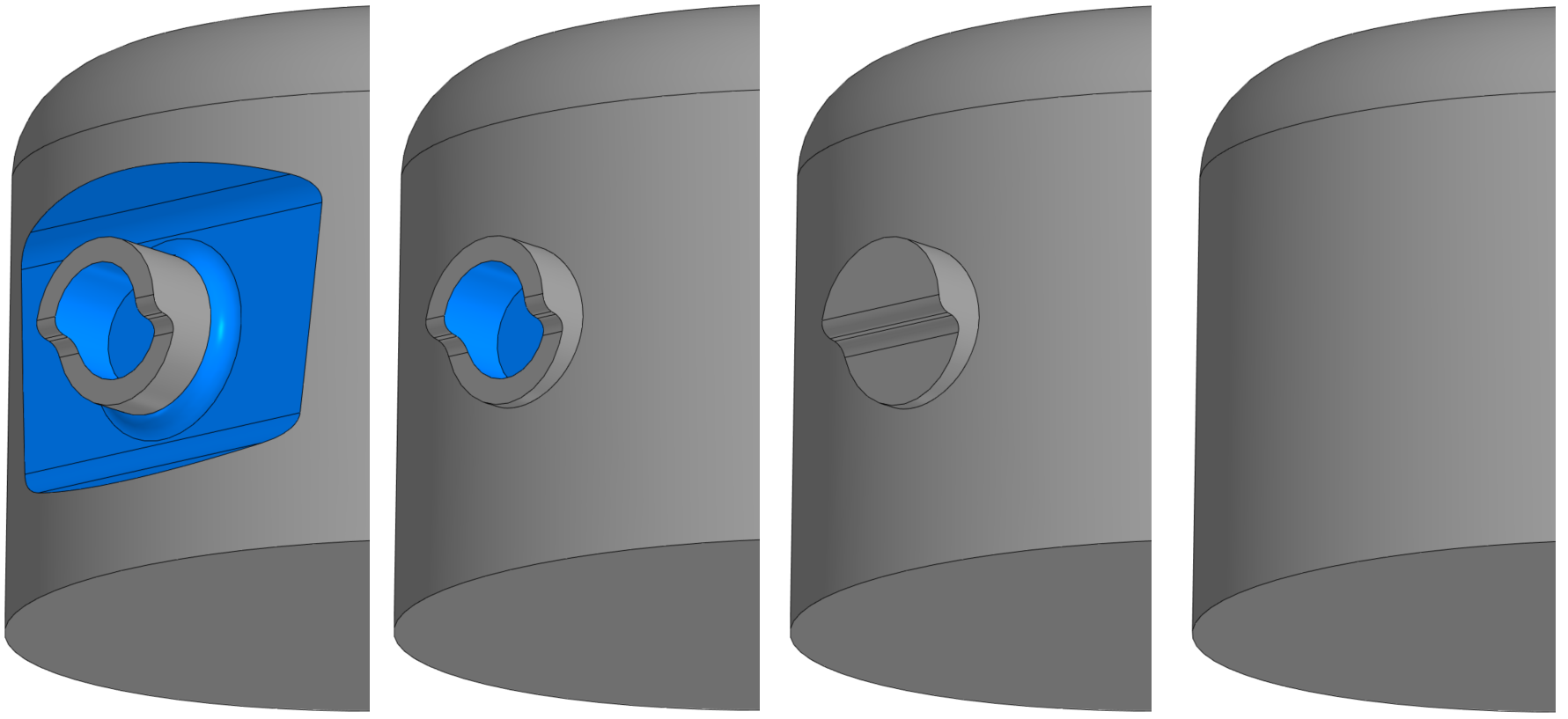

• удаление и восстановление скруглений;
• интеграция обработки скруглений в уклоне от цепочки ребер.

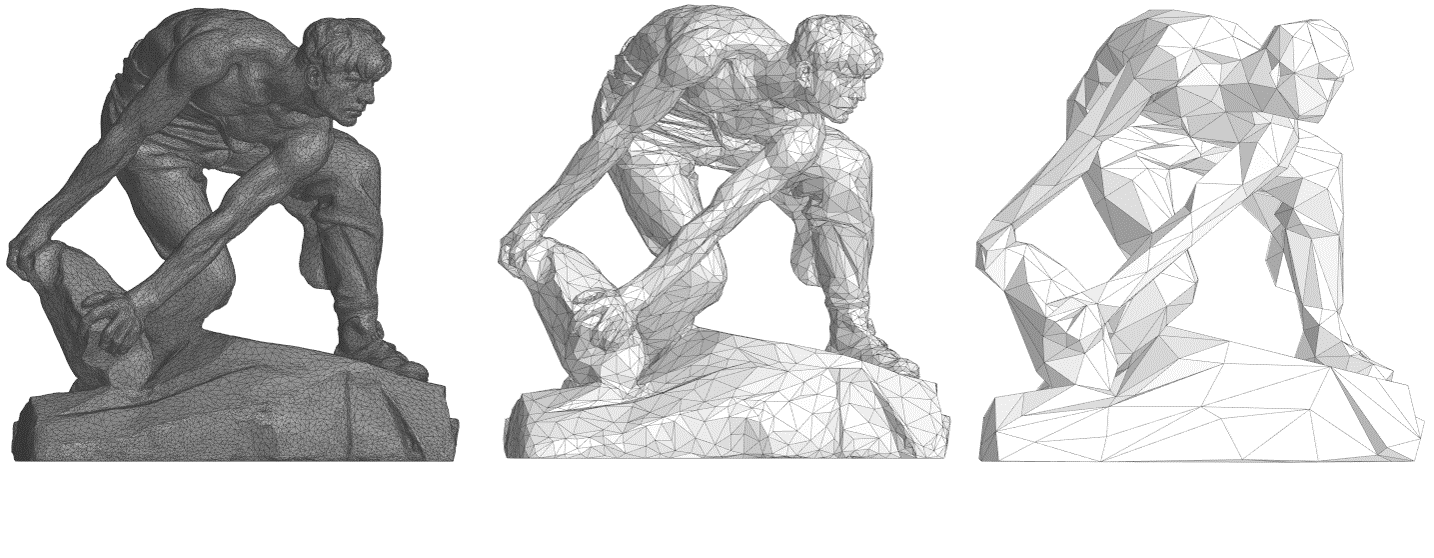

5) Полигональное моделирование:

• улучшено построение контуров пересечения с секущими плоскостями (в плане работоспособности и быстродействия);
• завершены доработки в функциональности булевой операции с полигональными объектами: появились элементы диагностики и коррекции дефектов моделей.

6) Построение плоских проекций:

• появилась возможность проецирования полигональных объектов с учетом самозатенения и затенения другими объектами;
• выполнен ряд доработок в проецировании B-Rep объектов.

C3D Converter 2023

В модуле обмена данными C3D Converter:

• появилось чтение нативного формата данных NX;
• доработан импорт полигональных моделей из формата JT;
• улучшен экспорт в JT во избежание потерь структуры сборки при импорте в SW\NX;
• в функционал экспорта в Parasolid добавлена запись внедренных схем для корректного чтения B-Rep из JT.

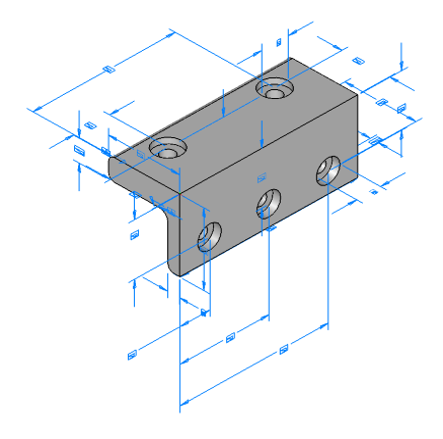

C3D Solver 2023

В решателе геометрических ограничений C3D Solver реализованы:

• поддержка паттернов в 2D;
• сплайн постоянной длины;
• интервальные угловые размеры.

C3D Collision Detection 2023

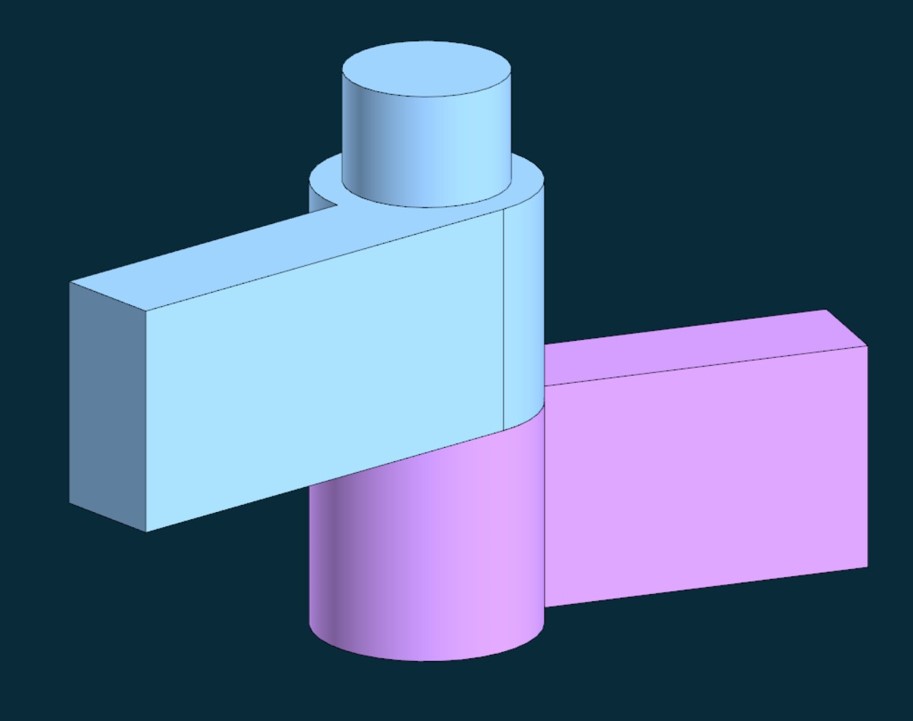

Одно из важных нововведений в C3D Toolkit 2023 – выделение нового компонента – C3D Collision Detection (детектор столкновений). Модуль отвечает за обнаружение коллизий между элементами моделей. Долгое время он разрабатывался и развивался силами разработчиков команды C3D Solver, при этом был составной частью геометрического ядра. Детектор столкновений нужен многим заказчикам, даже если они не используют другие компоненты ядра. Теперь у них появляется возможность лицензировать C3D Collision Detection как отдельный продукт.

Разработчики расширили функциональность и добавили в API недостающие функции для полноценного использования детектора столкновений как самостоятельного модуля.

C3D Vision 2023

В модуле визуализации C3D Vision улучшена производительность рендеринга за счет использования шейдеров и culling-методов, продолжено развитие функциональности «виджетов».

Основные новинки этой версии:

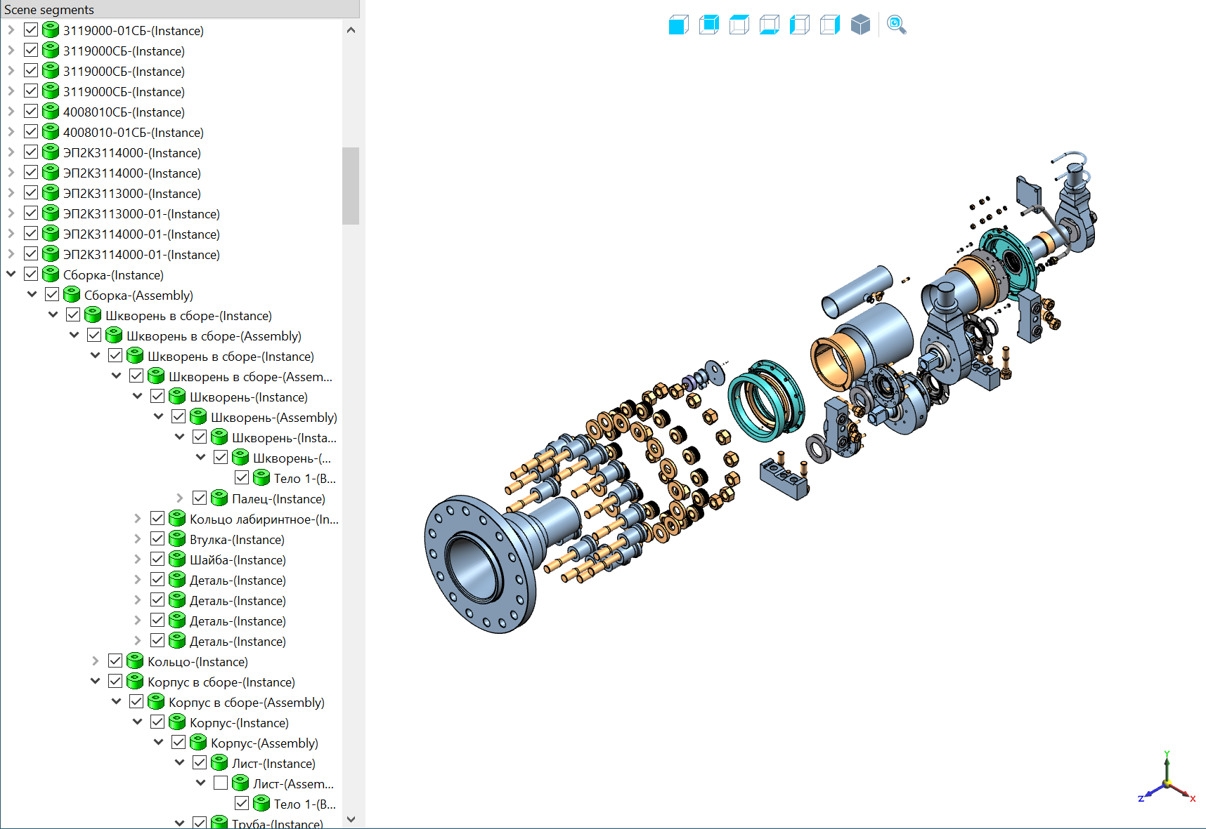

• операция «Взрыв» для разнесения компонентов модели;
• добавление 3D-текстур в сцену с возможностью управления их отображением с помощью шейдеров.

Изменения в техподдержке

В связи с увеличением числа заказчиков и суммарного потока запросов создана отдельная команда технический поддержки пользователей компонентов C3D Toolkit. Ее основная задача – первичный разбор запросов и ошибок от пользователей. Команда поддержки:

• осуществляет обратную связь по запросам пользователей;
• работает над повышением качества документации совместно с разработкой;
• отслеживает зарегистрированные задачи по разработке.

C3D Toolkit 2023 будет доступен для скачивания пользователями в конце июня.
