Автоматизация документации в электротехническом проектировании

На российском рынке инженерного софта наблюдается устойчивый тренд на импортозамещение и постепенный переход к технологиям информационного моделирования. Для многих проектных организаций ключевым барьером на этом пути остается необходимость комплексного внедрения тяжелых САПР-систем, которое, как известно, неизбежно влечет за собой перестройку устоявшихся бизнес-процессов и значительные временные издержки. Альтернативой столь масштабному переходу выступает опциональное использование модульных решений. Такой подход позволяет нивелировать порог входа, внедряя интеллектуальные инструменты поэтапно и адаптируя их под конкретные задачи узкопрофильных разделов проектирования.

Подобную стратегию демонстрирует программный продукт Modul Studio CS Электрика, представленный на профильном вебинаре Игорем Черемных инженером САПР компании Макссофт. Решение позиционируется как специализированный инструмент для проектирования систем электроснабжения и освещения. Оно позволяет проектным группам отказаться от плоского черчения в пользу параметрического 3D-моделирования, причем для этого не требуется обязательное внедрение всей экосистемы технологий информационного моделирования в масштабах предприятия.

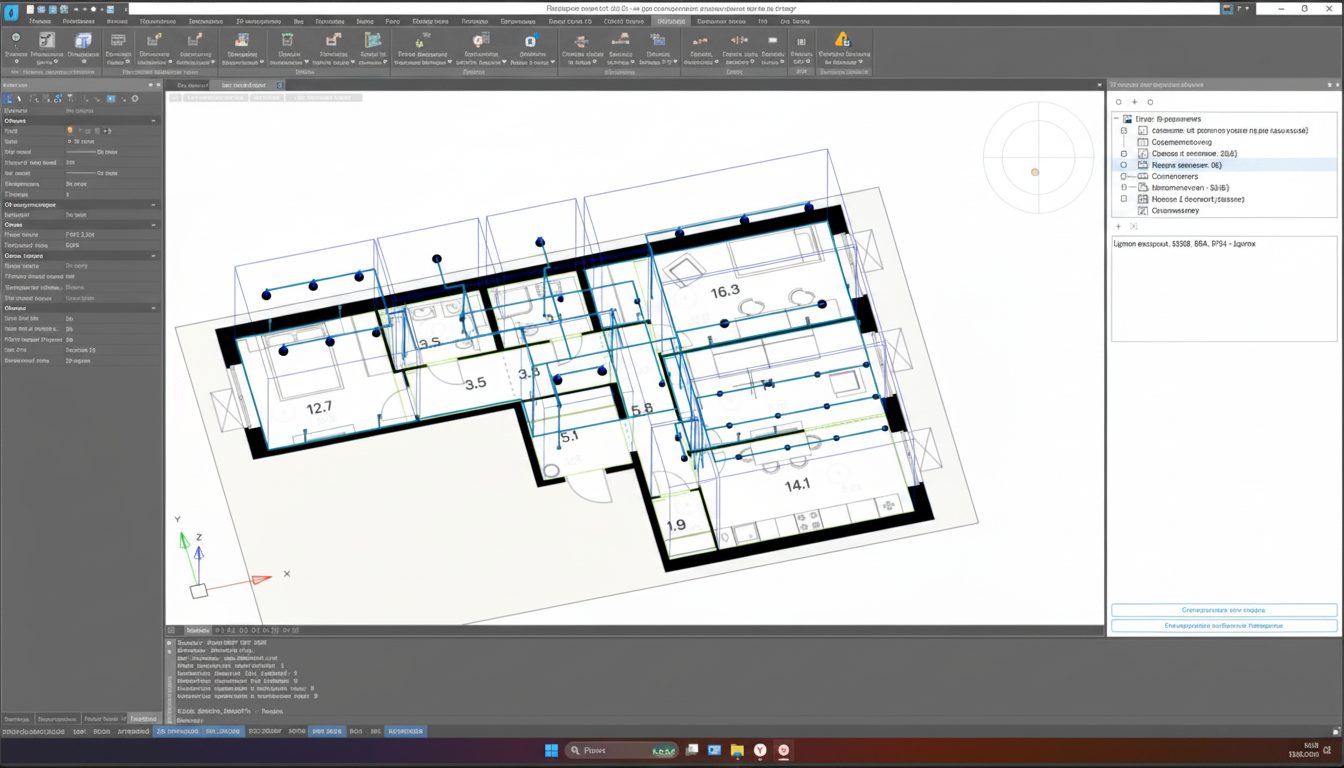

Ключевая особенность рассматриваемого модуля заключается в объединении трехмерной визуализации и расчетно-аналитической части. То есть если в классических CAD-редакторах оборудование представляет собой набор графических примитивов, то в данной среде каждый элемент рассматривается как параметрический объект, подкрепленный собственной базой данных.Во время демонстрации спикер показал, что размещение электротехнических устройств осуществляется простым выносом из библиотеки стандартных компонентов, а создание кабельных трасс автоматизировано с применением команд построения по заданному сечению или периметру помещения.

Стоит отметить функционал раскладки кабелей, который демонстрирует переход от ручного труда к интеллектуальному анализу. Система сканирует 3D-модель на предмет наличия кабеленесущих конструкций и прокладывает линии с учетом ряда условий. В их число входит фактическая емкость лотка или короба, принадлежность линии к определенной кабельной группе, выбранный способ раскладки, будь то однослойная укладка или пучок, а также соблюдение нормативных требований к прокладке взаимнорезервируемых цепей. При этом за проектировщиком сохраняется право ручной корректировки трассировки для тех случаев, когда алгоритм требует вмешательства в силу нестандартных архитектурных или технологических решений.

Вторым важным блоком возможностей платформы является расчетное обоснование принимаемых решений. Встроенный модуль светотехнического расчета позволяет выполнить подбор осветительного оборудования точечным методом непосредственно на подложке BIM-модели. В ходе вебинара спикер продемонстрировал, что система автоматически генерирует зоны освещения, производит вычисление средней освещенности на рабочей поверхности и формирует отчет с наглядным распределением изолюкс. Подобная интеграция полностью исключает необходимость экспорта данных в сторонние программы и минимизирует риск ошибок, связанных с переносом значений.

Что касается силовой части проекта, в решении реализован цикл электротехнических вычислений. Речь идет об определении нагрузок по методикам РТМ и СП 256, расчете токов короткого замыкания в сети 0,4 кВ, проверке кабельных линий на термическую стойкость и возможность возгорания, а также построении карт селективности аппаратов защиты. Хочется отдельно выделить наличие прямой связи расчетной модели с графической средой. После выполнения серии проверок система автоматически инициирует замену кабеля или коммутационного аппарата, если выбранные ранее параметры не удовлетворяют нормативным требованиям или условиям допустимого падения напряжения.

В ходе презентации функционала отдельно был рассмотрен механизм работы спецификатора, который знаменует собой итог автоматизации. Система обеспечивает выгрузку отчетно-табличной документации как в формат Microsoft Word для дальнейшего согласования, так и непосредственно в поле чертежа платформы NanoCAD. Принципиальным отличием от ручного оформления является двусторонняя связь, когда любое изменение позиции в спецификации может быть записано обратно в параметрический объект исходной модели.

Также была освещена возможность автоматической генерации однолинейных расчетных схем. Программа самостоятельно подбирает оптимальный формат листа, отталкиваясь от общего количества потребителей, и в автоматическом режиме передает в схему данные о длинах и марках кабелей, ранее заложенные в 3D-модели. Для организаций, придерживающихся внутренних стандартов оформления и имеющих требования к штампам и формам, предусмотрена система настройки шаблонов, тем самым упрощая адаптацию софта под регламенты конкретного проектного института.

По итогам вебинара можно сделать вывод, что применение программного комплекса в качестве надстройки над базовой САПР-платформой вполне может позволить проектным отделам решать ряд прикладных задач. Среди них можно выделить сокращение числа ошибок, обусловленных синхронизацией расчетной и графической частей проекта, а также уменьшение доли ручного труда при формировании выходной документации благодаря автоматизированной раскладке кабелей и генерации спецификаций. Кроме того, наличие трехмерной визуализации кабельных потоков способствует повышению наглядности и контролируемости проектных решений. Представитель разработчика отметил, что решение ориентировано на поэтапное внедрение, что не требует полного перехода организации на технологии информационного моделирования и делает данный инструмент применимым для проектных институтов, работающих с объектами гражданского и промышленного назначения.

Артем Пермяков, Connect
