На российском рынке профессионального мультимедиа наблюдается изменение подходов к построению систем. Если ранее интеграторы использовали конфигурации из нескольких независимых устройств (видеопроцессоров, коммутаторов, контроллеров видеостен, систем записи и управления), то в настоящее время внедряются программно-аппаратные комплексы, объединяющие функции нескольких устройств. В рамках вебинара компания «M2 Технологии» представила архитектуру, включающую один сервер, единый веб-интерфейс и набор лицензируемых функций.
Архитектура системы

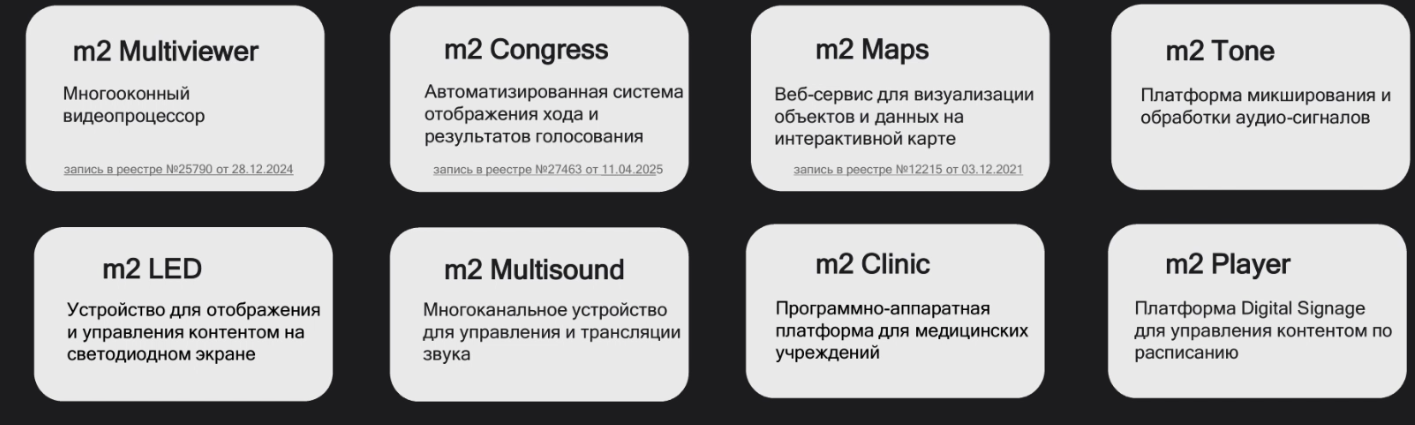

Продуктовый портфель «M2 Технологии» включает восемь линеек, объединенных принципом построения системы управления на основе веб-интерфейса. Аппаратная часть представляет собой серверное оборудование, конфигурация которого определяется задачами объекта.

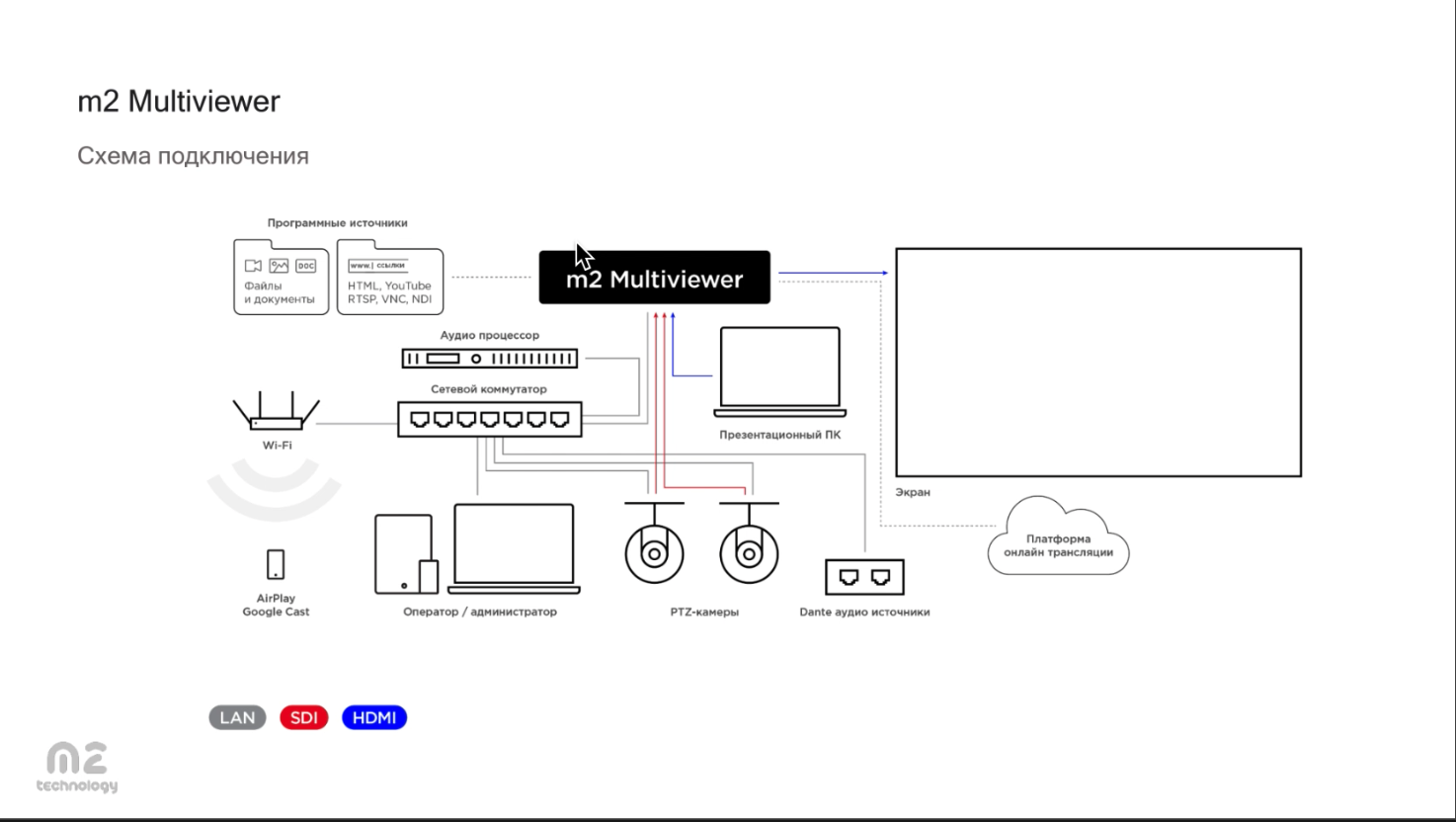

Основное устройство линейки – это M2 Multiviewer, который объединяет функции многооконного видеопроцессора, контроллера видеостены, матричного коммутатора, системы наложения графики, устройства записи и стриминга, контент-плеера, масштабатора, сервера управления сторонним оборудованием и платформы для беспроводного подключения устройств. Таким образом, настройка системы осуществляется на одном сервере, к которому подключается остальное оборудование, что позволяет исключить интеграцию разнородных устройств.
Линейка устройств имеет три типоразмера для масштабирования под задачи разного уровня. Компактные модели с одним выходом (SDI или HDMI) и до семи входов предназначены для переговорных и конференц-залов. Средние конфигурации с четырьмя выходами DisplayPort и поддержкой разрешения 4K используются в диспетчерских и залах заседаний. Для крупных инсталляций, где требуется восемь и более выходов, применяются серверные платформы, которые комплектуются под конкретный проект.
Управление системой
Управление осуществляется через веб-интерфейс, доступный с любого браузера, будь то ноутбук, планшет или сенсорная панель. Интерфейс имеет адаптивный дизайн, а функционал разделен на три зоны: перечень доступных источников и инструментов, область предпросмотра контента и рабочая область, а также настраиваемая сетка быстрых действий.
Создание сценариев отображения выполняется с использованием инструментов настройки координат и размеров окон. Источниками контента могут быть аппаратные входы (камера, ПК, приставка), загруженные медиафайлы, документы в форматах Word, Excel и PowerPoint (система конвертирует их в PDF), HTML-страницы, RTSP-потоки или VNC-подключения. Дополнительно поддерживаются беспроводные протоколы AirPlay и Google Cast. Важной характеристикой является коммутация между источниками без задержек и потери сигнала, а запись трансляции выполняется одной командой с формированием файла в формате MP4.
Система визуального сопровождения заседаний
Еще один продукт в линейке – M2 Congress – представлен в двух вариантах исполнения. Базовая версия интегрируется с конгресс-системами Bosch, Shure, Televic, ITC, VISSONIC. В этом случае система подключается к центральному блоку для получения данных о состоянии микрофонов, регистрации участников, фиксации кворума, проведения голосований и вывода экранных форм на общий экран.
Второй вариант представляет собой автономную систему на платформе M2 Multiviewer. В дополнение к базовым функциям она имеет многооконный режим, поддержку беспроводных источников, запись и стриминг заседаний, а также персональные интерфейсы для участников. Делегаты могут голосовать с планшетов, просматривать повестку и сопроводительные документы, следить за ходом заседания на индивидуальных экранах.
Функция синоптического управления позволяет отображать схему зала с рассадкой участников и состоянием микрофонов. Управление камерами привязано к выступающему: на экран выводится информация с указанием фамилии, имени, отчества и должности. Протокол заседания формируется автоматически с фиксацией результатов голосований.
Аудиооборудование
Помимо видеооборудования в портфель компании входят аудиопроцессор M2 Tone и многоканальный плеер M2 Multisound. Аудиопроцессор работает на базе Dante и использует технологии подавления шума и дереверберации, а его масштабируемость составляет от 8×8 до 64×64 каналов и позволяет адаптировать решение под залы разной площади.
M2 Multisound решает задачу трансляции аудиоконтента в многозонных системах. Устройство поддерживает до восьми независимых каналов, каждый из которых включает три приоритетных слоя: фоновая музыка, рекламные объявления и срочная информация. Данная архитектура применяется в торговых центрах, аэропортах и на производственных предприятиях, где требуется оперативное оповещение без прерывания фонового сопровождения.
Примеры внедрений
Спикеры привели достаточно интересные примеры с объектов разного масштаба и назначения.
В Центре видеопросмотров и видеоанализа КХЛ была установлена видеостена формата 5×3, которая работает с восемью IP-потоками и восемью источниками SDI. Контроллер M2 Multiviewer выводит источники в многооконном режиме с индивидуальной регулировкой громкости, управление осуществляется удаленно.
Для ситуационного центра администрации Уфы использована модификация M2 LED с 32 выходами RJ45, четырьмя выходами HDMI и восемью входами HDMI. Данная конфигурация обеспечивает управление светодиодным экраном с разрешением 7680×2160 пикселей, а также интеграцию с матричными коммутаторами, аудиопроцессором и PTZ-камерами.
В актовом зале школы «Сверхновая» в Охта-Парке M2 Multiviewer с семью входами SDI и одним выходом выполняет функции управления двумя камерами и подсистемой звукоусиления. Система обеспечивает запись и стриминг трансляций, а операторы переключают сценарии отображения в зависимости от формата мероприятия.
Использование российских аппаратных платформ
Отдельное направление деятельности компании связано с работой на российских аппаратных платформах. «M2 Технологии» проводит тестирование и сертификацию программных продуктов на серверах российских производителей. Например, по результатам тестирования на платформе Craftway с несколькими GPU обеспечивается возможность расширения количества входов и выходов.
В итоговой конфигурации заказчик получает сервер из реестра Минпромторга, операционную систему Astra Linux и программное обеспечение из реестра отечественного ПО. Такая сборка позволяет участвовать в государственных закупках с нулевой ставкой НДС и соблюдать требования по защите информации.
Заключение
Предлагаемая архитектура направлена на унификацию оборудования: один сервер, один веб-интерфейс, одна точка поддержки. Если обобщить все вышесказанное, то перед нами классический пример эволюции интеграционного подхода. Рынок постепенно отходит от разнородных «коробок», которые нужно стыковать костылями, в сторону унифицированных программно-аппаратных комплексов. В представленном решении от «M2 Технологии», честно говоря, нет какого-то революционного прорыва с точки зрения «физики процесса», аналогичные концепции уже существуют.
Однако здесь подкупает не столько сам факт объединения функций, сколько грамотная проработка «упаковки» под требования нашего рынка. Понятно, что когда заказчик получает единый веб-интерфейс без привязки к «железу» из реестра Минпромторга, это снимает огромный пласт проблем, связанных с 44-ФЗ, импортозамещением и проходом согласований. Судя по приведенным примерам, продукт действительно находит спрос в тех сегментах, где важны предсказуемость поставок и прозрачность технической поддержки .
Сам продукт оставляет впечатление добротного, зрелого инструмента. В целом, тот факт, что у нас появляется конкурентоспособный отечественный продукт в такой нише, не может не радовать. Будем ждать новые линейки, особенно интересно, как будет развиваться аппаратная база под более тяжелые проекты с большим количеством 4K-каналов и низкими задержками.
Артем Пермяков, Connect
